| 基于工业以太环网的全矿井综合自动化系统 |

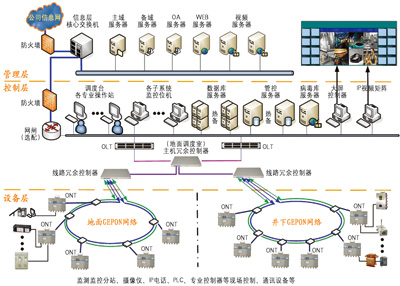

基于工业以太环网的全矿井综合自动化系统将地面信息管理系统、矿井环境监控子系统、各生产环节自动控制子系统及通信指挥调度子系统通过高速工业以太环网和自动化平台软件整合，实现全矿井的管控一体化。   具有丰富的软件接口（OPC、DDE、ODBC、FTP 上传等），无缝整合各子系统，实现全矿井的管控一体化； 采用B/S、C/S 结构，基于IE 浏览，客户端零配置； 在充分保留各子系统功能特点的基础上，有效地协调各子系统运行于最佳状态，通过严格的安全认证后可在任何一台工作站上实现对井上、井下任何一台设备的控制； 具有数据查询统计、历史曲线显示、报表打印、逐级报警、数据系统分级管理、报警故障记录、完整的事件记录等功能； 具有强大的图形组态功能，可组屏分屏显示各子系统的实时动态图形。 系统特点 采用三层体系结构，且控制层采用工业以太环网、设备层采用现场总线，保证了现场子系统的实时性； 环网冗余，可快速建立连接及连接恢复，恢复时间＜20 ms （500 ms）； 主干冗余网采用单模光纤，传输速率100 M/1000 M； 全线产品采用工业级产品，确保了整个自动化系统长期连续可靠地运行； 采用多种硬件、软件安全措施，保证了系统运行的安全性和可靠性； 强大的数据综合及后台处理功能支撑通风管理系统、安全管理系统等专家系统的运转，为整个矿井的现代化综合管理提供数据基础，真正意义上实现了矿井的管控一体化； 该系统是首个将工业以太环网应用于煤矿井下、其全矿井自动化平台软件为首套通过国家级评测的系统。 |
| 生产单位： 监控分院 |
