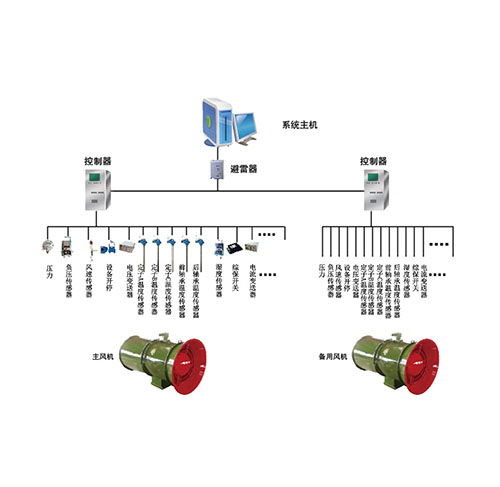

KJ645煤矿用主通风机监测系统

一、系统简介

本系统以国家标准“通风机空气动力性能试验方法”和煤炭行业标准“煤矿用主要通风机现场性能参数测定方法”为依据，应用工业计算机检测技术对矿用大型通风机的运行状态进行连续在线测量与处理。以多种方式提供通风机运行状态的各种数据。保障通风机的安全运行和方便通风机的性能测试，并为多种功能扩充提供方便的条件。在线测量与处理的风机运行参数包括：风机入口静压、全压、风速、流量、入口温度（即井下出气体温度）、电机的轴承温度、定子绕组温度、电机输入电压、电流、转速、功率和总功率、风机效率、正反风信号等。

二、系统特点

1、采用高性能的西门子PLC，使系统可靠性及抗干扰能力得到保证。操作简单、功能强大、界面美观，具有语音报警功能。

2、系统从控制现场到上位机的传输是数字信号，从而有较远的传输能力和较高的抗干扰能力。

3、系统可监测风速、风量、负压、压力、差压、温度、风门开关等环境参数，也可监测风机设备开停等参数和电压、电流、功率、电度等电量参数。

4、强大的编程功能，简单实用，实现检测、报警和控制功能。

5、系统具备接入局域网与数据上传功能,局域网的所有终端在授权情况下能够查阅系统的所有数据（包括动态图、报表）。

6、系统采用进口PLC作为监控系统的核心主控单元，从根本上提高了系统的可靠性及使用寿命。

7、系统配有总线接口，通过485通讯协议可以方便的与上位机或其他PLC之间实现数据通信。

8、适用于各行各业各种场合的检测及自动化控制。

三、系统功能

1、在线测量并显示风机运行的参数，并以指定的时间间隔刷新，便于各种参数的直接定位观察和使用；

2、以实时曲线图形显示在线测量与处理的风机运行参数，便于观察一小时内（或其它指定长度）各种不同参数的变化趋势；

3、以历史曲线图形显示测量与处理的风机运行参数，并能查询任意历史时刻的数据。历史数据在计算机数据库中的保留量为一个月或指定时间跨度，也可拷入磁盘长期保存，便于查询分析；

4、以报表形式查询显示在线测量与处理的风机运行参数的历史数据，便于值班人员打印值班表及技术人员定量研究、分析和准备数据制作性能曲线；

5、各种报表模式（日报表、三班报表）的配置，报表中显示相关的数据；

6、以多种形式对在线测量与处理的风机运行参数报警：

7、配置动态图相关参数：模拟量数据显示、柱状图、设备的开停状态用GIF动画和直线动画表示、分站的工作状态（故障和正常），设备开停的累计时间和次数；

8、对于不同类型的风机，可方便地增加测量参数；

9、可将各风机房测量与处理的数据利用无线或有线通信方式传输到总调度室，便于集中管理；

10、选择自由报表的配置文件，显示相关信息,可以像Excel那样编辑；
